CPEC310 闭路涡度相关通量系统

产品规格
产品特点



闭路涡度测定新技术

提供额外的端口扩展

自动零和跨度订正

功能完整

闭路涡度相关通量系统(CPEC310)

概要

CPEC310是一套完整的闭路涡动相关通量观测系统,适用于长期定位观测大气边界层中CO2,H2O,热和动量交换。CPEC310完整的系统组成包括EC155闭路红外CO2/H2O分析仪,CSAT3A三维超声风速仪,CR6数据采集器,采样泵, 三阀模块,可以全自动的为二氧化碳做零点和跨度自动订正(水为手动订正),并适配CDM-A116模拟输入扩展模块,允许接入额外的传感器。

气体分析仪配有专利涡旋进气口(美国专利号9217692)和小的样品池(5.9ml)比其他的闭路涡动系统更低的流量而同时保持了良好的频率响应(截止频率4.3Hz)。此外,与采用传统的内联过滤器相比,这个专利设计使得整套系统保持理想的频率响应的同时,几乎不需要维护。更低的流速使得CPEC310的功耗是所有闭路涡动系统的总功率较低的,只有仅仅12W而已。全套的CPEC310均为美国Campbell公司生产,包括:数据采集器、用于计算和修正通量数据的EasyFlux™ DL软件,使CPEC310成为更可靠的闭路涡动系统。



优点与特点

Ø  可扩展,系统与CR6数据采集器和EasyFlux DL软件计算和校正频率高达20Hz的数据

Ø  采用三阀模块使CPEC310成为一款可以做自动零点和CO2/H2O跨度订正的闭路涡动测量系统

Ø  有可选的额外的端口可以接入能量平衡和大气环境传感器等

Ø  无论高塔或者矮塔均适用的理想系统

Ø  整套系统设计简单使用简便,功能完整

详细描述

气体分析仪的小样品池体积(5.9 mL)尽可能的缩短了样品停留时间(额定流量下为50ms@7L/min)。这提供了优良的频率响应(5.8 Hz半功率带宽)和较低的总系统功率(12 W)。

涡度相关测量

CO2和H2O的测量采用EC155闭路气体分析仪。利用CSAT3A型三维超声风速仪测量三维风速和超声虚温。

CPEC310系统控制箱

CPEC310有两个系统控制部分:一个置于玻璃纤维防护箱内,安装有CR6数据采集器、泵模块、三阀模块和可选的CDM-A116数字式16通道扩展模块;一个是用于数据计算处理的EC100。CPEC310还可以配备擦洗模块,用于EC155的自动归零。

CPEC310泵模块

该泵模块是CPEC310系统的一个标准部件,由一个小型双头隔膜泵和一个安装在玻璃纤维外壳内的无刷直流电机组成。泵模块与CPEC310系统控制箱通过一根整体电缆连接,CPEC310系统控制箱提供动力、温度测量与控制、压力测量与控制、泵速测量与控制。



性能指标

运行温度范围:-30℃~+50℃

输入电压范围:10.5~16.0 V 直流

运行功率:12 W(典型)

35W(功率@冷启动时)



系统控制箱

尺寸:54 cm x 44.5 cm x 29.7 cm

重量:15.36 kg

16.24kg(带有可选的CDM-A 116模块)

泵模块

连接口:3/8in. Swagelok®

压力传感器测量范围:15~ 115 kPa

泵速:3 ~9 LPM (自动控制,一般设定为7 LPM)

电缆长度:3.0 m

尺寸:35.6 cm x 29.2 cm x 13.5 cm

重量:5.4 kg



三阀模块

进气模块:零基点,CO2跨度,H2O跨度

出气口:气体分析仪和H2O支路

连接:1/4 in. Swagelok®

尺寸:14.0 cm x 12.7 cm x 14.0 cm

重量:1.5 kg



擦洗模块

功率:

0W

2W(泵运行)

8W(加热功能运行)

气缸体积:每次480cm³

分子筛尺寸:1.6~2.5mm珠子

防护箱尺寸:39.4 cm x 34.3 cm x 20.3 cm

重量:9.6kg



  闭路涡度相关通量系统(CPEC310)

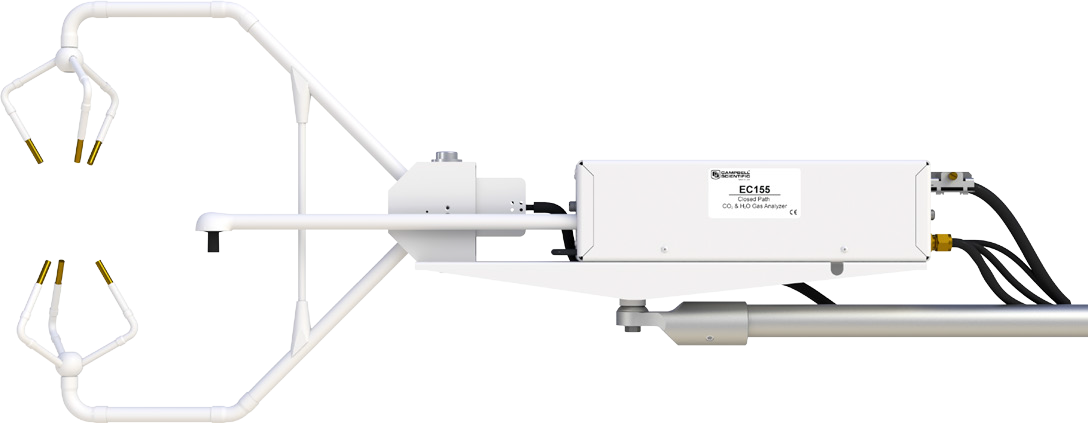

EC155气体分析仪与CSAT3A超声风速仪



**有关EC155闭路气体分析仪和CSAT3A三维超声风速仪的详细性能指标,参阅EC155和CSAT3A 技术资料。
