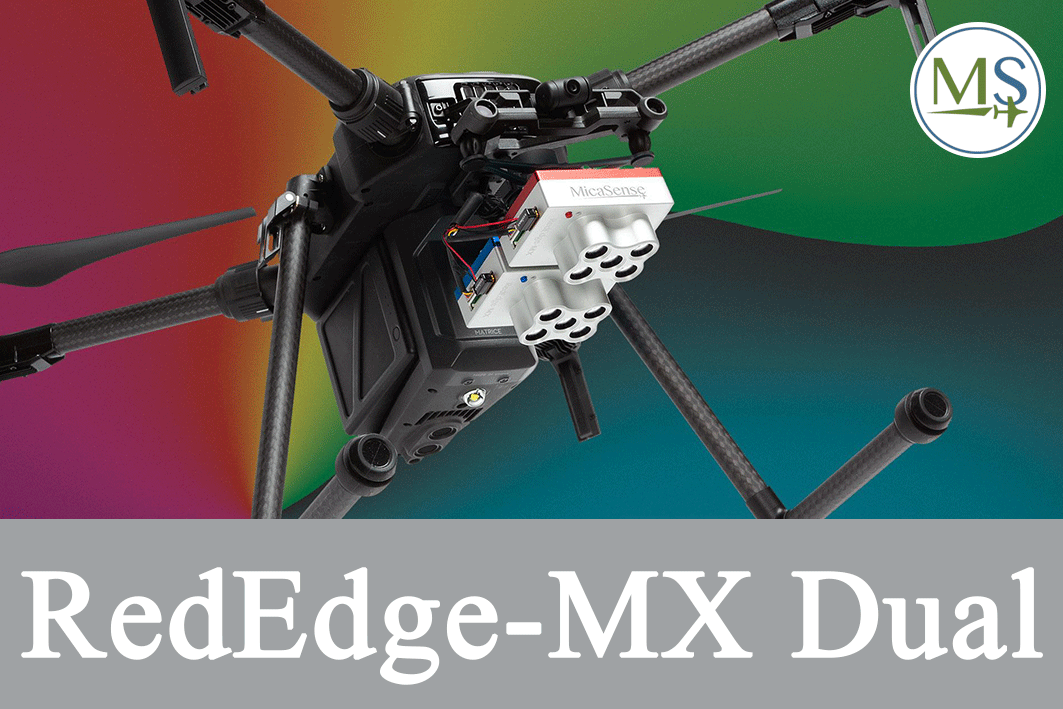

RedEdge-MX 双相机多光谱成像系统

双倍光谱分辨率,事半功倍

同样的无人机,同样的采集流程,捕获10个光谱波段数据。



RedEdge-MX双相机多光谱成像系统由RedEdge-MX和RedEdge-MX Blue两台多光谱相机组成,可同步捕获10个光谱波段的数据,特别适用于遥感和农业研究。另外,它配备的一组新的滤光片,可以进行更多的分析,例如:浅水环境监测或叶绿素效率的详细分析。

RedEdge-MX 双相机多光谱成像系统

主要特点:

l  RedEdge-MX-Dual双相机成像系统由RedEdge-MX和RedEdge-MX Blue两台多光谱相机组成,共10个波段;

l  双机共用一套 DLS 和 GPS,节省成本和重量的同时,确保双机同时、  同步、 同光线;

l  RedEdge-MX Blue增加了海岸蓝色波段,可应用于浅水环境监控;

l  利用新增的红、绿及红边波段对叶绿素效应及植物红边坡度进行详细分析;

l  标配中包含固定支架和快速安装连接器,可与大疆无人机轻松集成;

l  与Landsat8和Sentinel2A卫星搭载的传感器波段相似,飞行一次获取更多光谱信息,可用于农业、林业、水质监测等多个领域。


与Landsat8和Sentinel2A卫星搭载的传感器波段相近,对比如下:

光谱波段

Landsat 8

Sentinel 2A

RedEdge-MX
双相机多光谱成像系统

海岸蓝

443(16)

442(20)

444(28)*

482(60)

490(66)

475(32)

绿



531(14)*

560(60)

560(36)

560(27)

654(37)


650(16)*


664(30)

668(16)

红边


704(15)

705(10)*


717(12)

740(15)

740(18)*

782(20)


近红外


832(100)


864(28)

864(21)

842(57)

* RedEdge-MX Blue 标识带

利用海岸蓝波段监测蓝藻水华

RedEdge-MX 双相机多光谱成像系统




RedEdge-MX 双相机多光谱成像系统

光波段翻倍,分析能力无限

RedEdge-MX双相机多光谱成像系统可同步捕获10个光谱波段的数据,可创建多个索引和新的分析,比两个单独的5个光谱波段更有价值。并且,在处理过程中,两个相机的光谱波段可以互换使用。



可与您已经拥有的无人机和软件一起使用

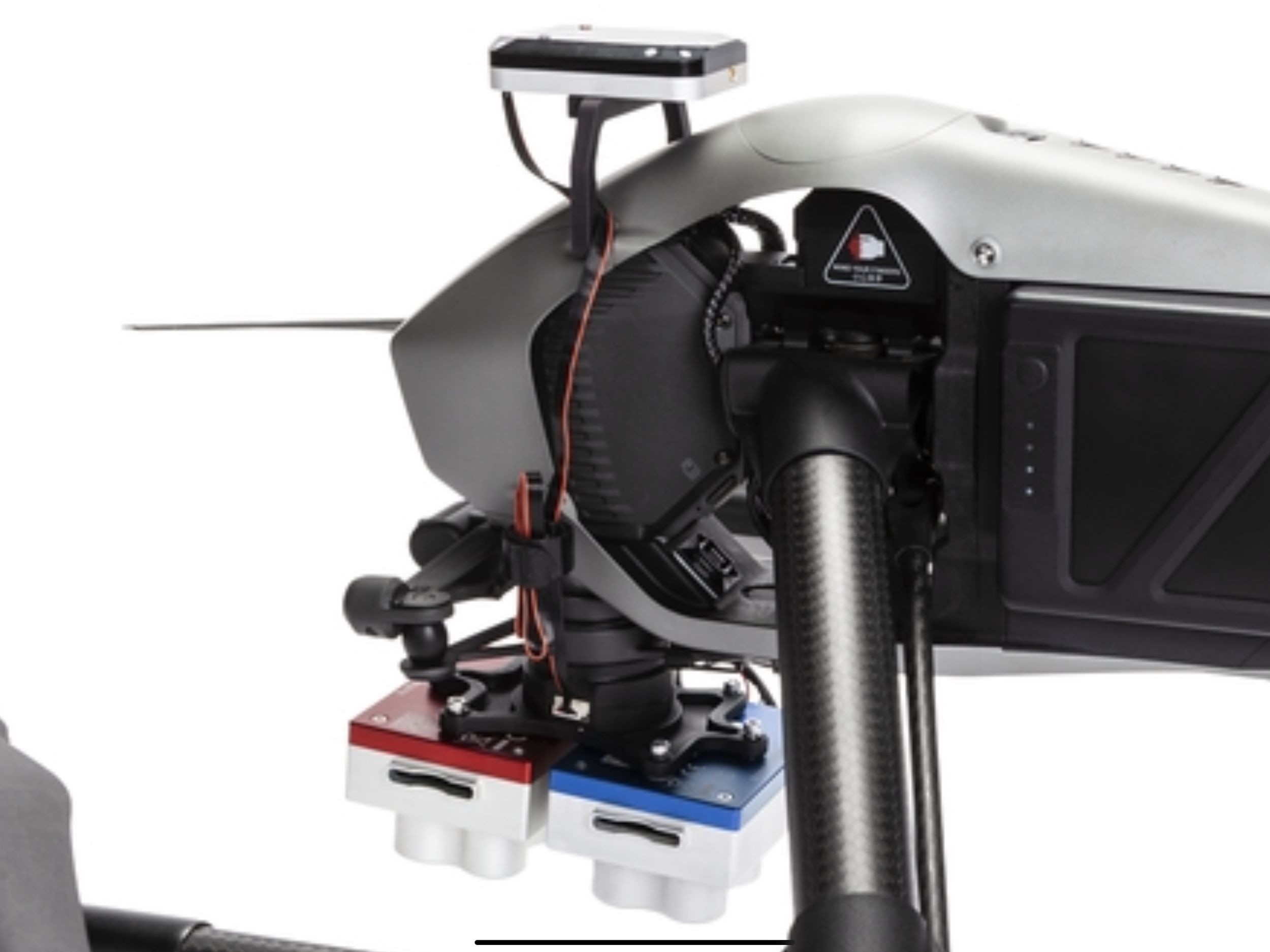

RedEdge-MX双相机多光谱成像系统重量轻,只有508.8克,无人机可轻松带两个相机飞行。该系统可与各种飞行器兼容,从大型固定翼到小型旋翼飞行器,标配大疆无人机集成工具。由于两个相机都是RedEdge-MX的版本,该系统可以使用现有的行业标准工具来进行飞行计划和数据处理。



RedEdge-MX 双相机多光谱成像系统



产品性能:

重量

508.8g(包括两个传感器、双相机安装座、DLS2和线缆)

尺寸

8.7 cm x 12.3 cm x 7.6 cm

外接电源

4.2-15.8V 直流电
8/16 W(标称/峰值)
通过双相机安装件供电

光谱波段

海岸蓝444(28)*,蓝475(32),绿531(14)*,绿560(27),
红650(16)*,红668(16),红边705(10)*,红边717(12),
红边740(18)*,近红外842(57)

RGB输出

3.6MP(全局快门,对应所有波段)

传感器像素数

1280×960

地物分辨率(GSD)

8cm @120m

捕捉率

1次/秒(所有波段),12位RAW

水平视场角

47.2° HFOV

存储

SD卡(32G)

接口

串口,10/100/1000以太网,可移动Wifi,外部触发 ,GPS,SDHC

触发模式

定时模式,重叠模式,外部快门触发模式(PWM、GPIO、串口和以太网选项),手动抓拍模式

温度

环境温度:0-40℃(无气流)
环境温度:0-50℃(气流>0.5 m/s)

装配套装

RedEdge-MX传感器
RedEdge-MX Blue传感器
2个传感器通用的镜头盖
校准反射板
集成了GPS的DLS2
线缆
带有快速连接器的安装板
硬保护袋

* 对于已购买RedEdge-MX或RedEdge-M的客户,可以单独购买RedEdge-MX Blue,升级成10通道的双相机多光谱成像系统。


制造商:美国 MicaSense
